YDF系列多翼式離心通風機

一、產品概況

        YDF系列多翼式離心通風機是專為廚房抽油煙而設計的，它采用前彎多翼葉輪，單進風，具有噪聲低飛流量大、效率高、重量輕、體積小、抽排能力強、安裝方便等特點。

        本產品也適用于建筑通風、廠房換氣等場合。

        YDF風機分為A式傳動(電機與葉輪直接聯接)，E式傳動(皮帶輪傳動)，用戶根據實際情況選型。

二、YDF系列多翼式離心通風機性能參數

型
號 		流量
(m3/h) 		風壓
(Pa) 		轉速
(rpm) 		功率
(Kw) 		重量
(Kg)
YDF2A 2650 310 1450 0.55 60
YDF2.5A 3070 320 1450 1.1 70
YDF3A 3670 435 1450 1.5 100
YDF3.7A 5110 450 1450 2.2 120
YDF4A 7650 850 1450 5.5 190
YDF4.5A 6800 500 960 3 200
YDF4.7A 9390 696 960 4 220
YDF5A 14160 880 960 5.5 235
YDF5.5A 17600 910 960 7.5 310
YDF5.5E 15280 750 800 5.5 290
YDF6.3E 19280 905 680 7.5 360
YDF6.3E 22650 908 800 11 390
YDF7.1E 28400 670 620 15 550
YDF7.1E 27600 905 730 22 580

二、YDF系列多翼式離心通風機外形尺寸

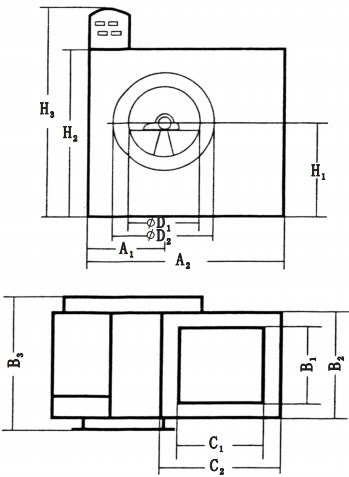

1.YDF系列E傳動離心通風機外形尺寸

型號 外形尺寸 進風口尺寸 出風口尺寸 參考
尺寸
長×寬×高 直徑 長×寬
A1 B2 H2 D1 C1 B1
YDF-4E 710 338 755 400 400 336 400
YDF-4.5E 800 390 810 450 450 380 450
YDF-5E 888 422 944 500 500 420 500
YDF-5.5E 977 464 1038 550 550 462 550
YDF-6.3E 1119 532 1189 630 630 539 630
YDF-7.1E 1261 599 1340 710 710 596 710

2.YDF系列A傳動離心通風機外形尺寸

型號 外 形 尺 寸(mm)
A B B1 B2 D1 寬 H
YDF2A 440 490 120 180 200 340 320
YDF2.5A 500 500 156 215 250 420 330
YDF3A 520 600 186 265 300 500 390
YDF3.7A 610 700 220 295 370 600 400
YDF4A 650 800 240 346 400 680 500
YDF4.5A 750 900 270 370 450 770 540
YDF4.7A 820 930 282 390 470 780 560
YDF5A 840 970 300 400 500 860 580
YDF5.5A 880 1230 330 460 550 980 640
